电路板焊接的注意事项是什么?

2021-08-06 571次浏览 分类:行业资讯

说起电路板大家应该都很熟悉,电路板在电子产品中广泛应用着,具有配线密度高、重量轻、厚度薄、弯折性好的特点,电路板的种类也有很多种,当电子产品损坏的时候大多数电路板都需要维修,很多人不知道电路板焊接的注意事项是什么?





电路板焊接的注意事项:



1PCB焊接所需物料准备齐全后,应将元器件分类,可按照尺寸大小将所有元器件分为几类,便于后续焊接。需要打印一份齐全的物料明细表。在焊接过程中,没焊接完一项,则用笔将相应选项划掉,这样便于后续焊接操作。

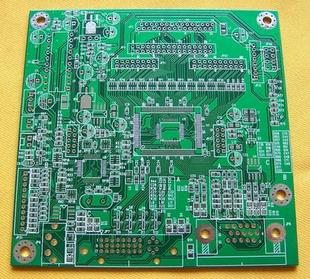

2、拿到PCB裸板后首先应进行外观检查,看是否存在短路、断路等问题,然后熟悉开发板原理图,将原理图与PCB丝印层进行对照,避免原理图与PCB不符。



3、进行集成电路芯片的焊接之前需保证芯片放置方向的正确无误。对于芯片丝印层,一般长方形焊盘表示开始的引脚。焊接时应先固定芯片一个引脚,对元器件的位置进行微调后固定芯片对角引脚,使元器件被准确连接位置上后进行焊接。



4、挑选元器件进行焊接时,应按照元器件由低到高、由小到大的顺序进行焊接。以免焊接好的较大元器件给较小元器件的焊接带来不便。优先焊接集成电路芯片。



5、贴片陶瓷电容、稳压电路中稳压二极管无正负极之分,发光二极管、钽电容与电解电容则需区分正负极。对于电容及二极管元器件,一般有显著标识的一端应为负。



6、焊接过程中应及时记录发现的PCB设计问题,比如安装干涉、焊盘大小设计不正确、元器件封装错误等等,以备后续改进。



7、电路板焊接工作完成后,应使用酒精等清洗剂对电路板表面进行清洗,防止电路板表面附着的铁屑使电路短路,同时也可使电路板更为清洁美观。



8、焊接完毕后应使用放大镜查看焊点,检查是否有虚焊及短路等情况。
