PCB电路板短路的六种检查方法

2020-05-07 2468次浏览 分类:行业资讯

    没有印刷电路板(PCB),就不会有电子革命。PCB是微型电子组件相互交互的平台。下面高新区电子产品代加工厂慧亮技术员为大家分享PCB电路板短路的六种检查方法。

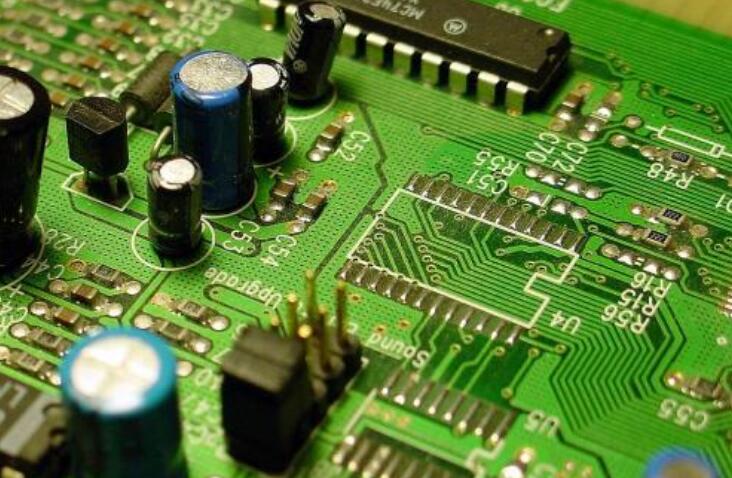

PCB电路板短路的六种检查方法

    PCB电路板短路的六种检查方法:

    一、用PC打开PCB设计图,将短路网络点亮,观察哪些位置距离近,容易连到一块。尤其需要注意IC内部的短路。

    二、如果是手工焊接,则需要养成好习惯:

    1、焊接前目视检查一遍PCB,并用万用表检查关键电路(特别是电源与地)是否短路;

    2、每次焊接完一个芯片就用万用表测一下电源和地是否短路;

    3、焊接时不要乱甩烙铁,如果把焊锡甩到芯片的焊脚上(特别是表贴元件),就不容易查到。

    三、发现有短路现象。拿一块板来割线(特别适合单/双层板),割线后将每部分功能块分别通电,逐步排除。

    四、使用短路定位分析仪器,对于特定情况下的一些状况,使用仪器设备的检测效率更高,检测的正确率也更高。

    五、如果有BGA芯片,由于所有焊点被芯片覆盖看不见,而且又是多层板(4层以上),因此最好在设计时将每个芯片的电源分割开,用磁珠或0欧电阻连接,这样出现电源与地短路时,断开磁珠检测,很容易定位到某一芯片。由于BGA的焊接难度大,如果不是机器自动焊接,稍不注意就会把相邻的电源与地两个焊球短路。

    六、小尺寸的表贴电容焊接时一定要小心,特别是电源滤波电容(103或104),数量多,很容易造成电源与地短路。当然,有时运气不好,会遇到电容本身是短路的,因此最好的办法是焊接前先将电容检测一遍。

    电路板维修中,如果碰到公共电源短路的故障往往头大,因为很多器件都共用同一电源,每一个用此电源的器件都有短路的嫌疑,如果板上元件不多,采用“锄大地”的方式终归可以找到短路点,如果元件太多,“锄大地”能不能锄到状况就要靠运气了。

    对付电路板上插件电容可以用斜口钳剪断一只脚(留心从中央剪断,不要齐根剪断或齐电路板剪断),插件IC可以将电源VCC脚剪断,当剪断某一个脚时短路消失,则某个芯片或电容短路。倘若是贴片IC,可将IC的电源脚用电烙铁熔化焊锡后翘起,使其离开VCC电源。调换短路元件后将剪断处或翘起处重新焊好即可。
